- 2024-05-19 21:40:41 醫用TC4鈦合金網籃組織熱處理工藝
- 2024-03-31 23:04:57 鈦網藍廠家探究粉末冶金鈦合金的制備工藝

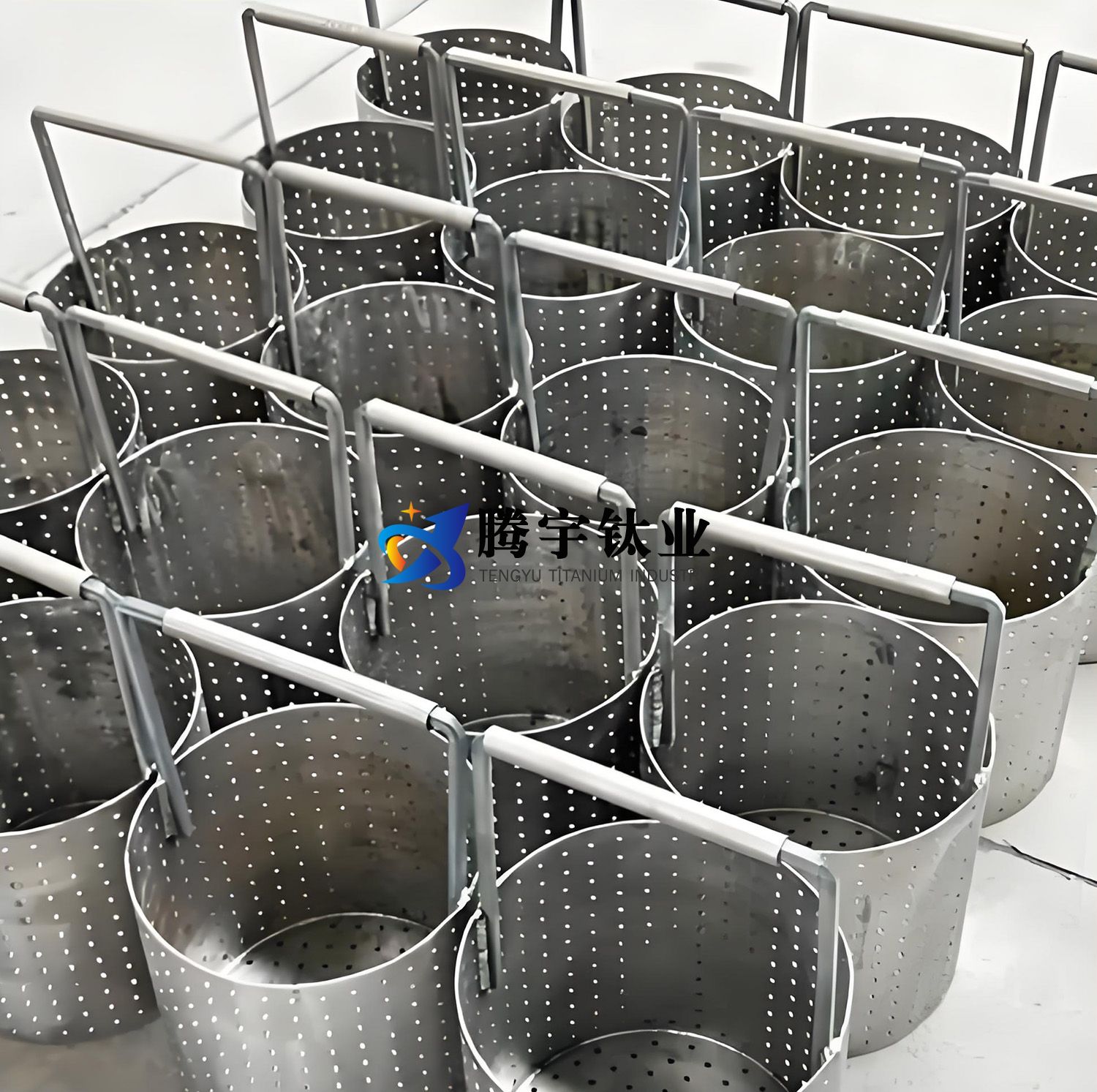

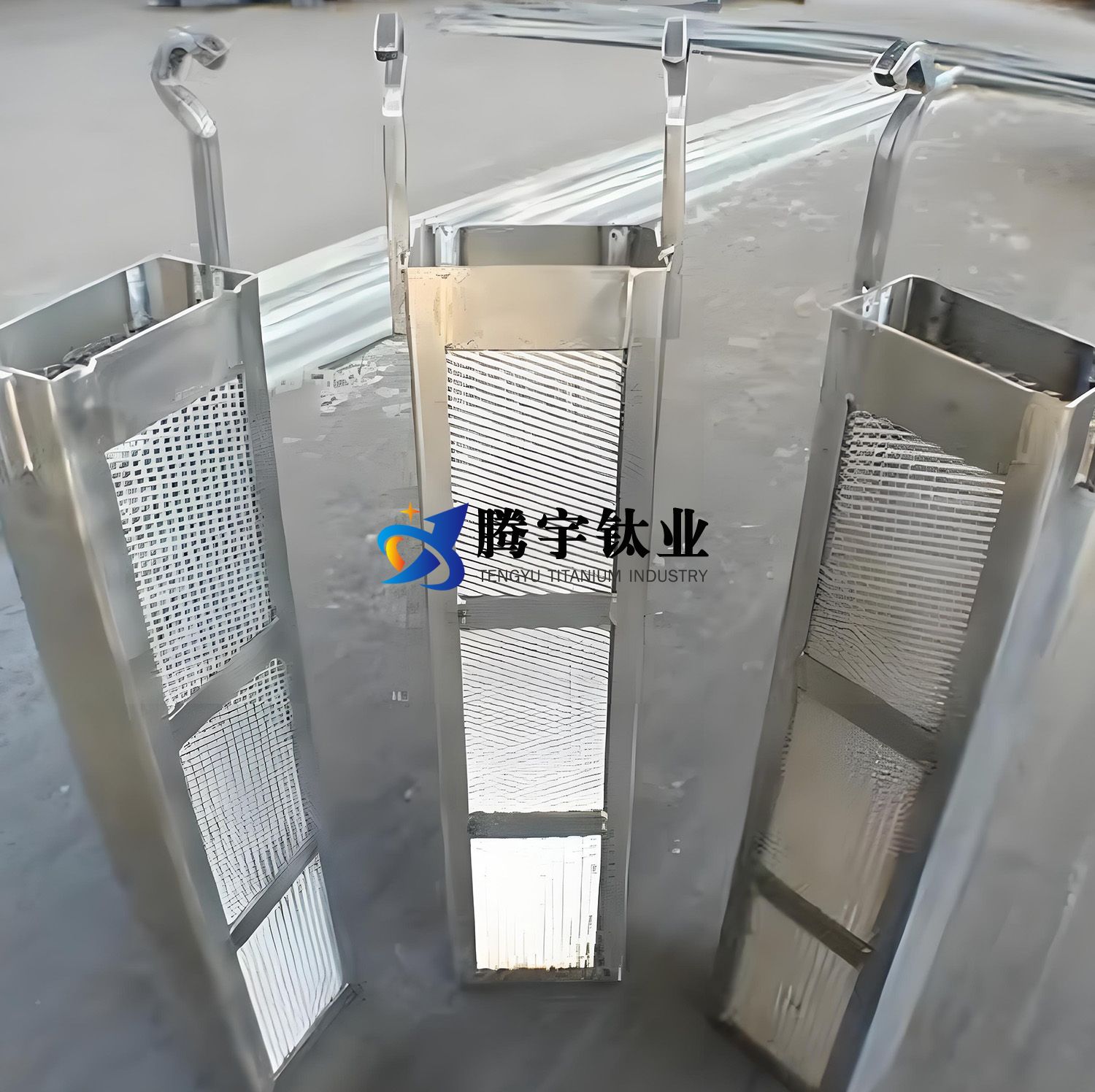

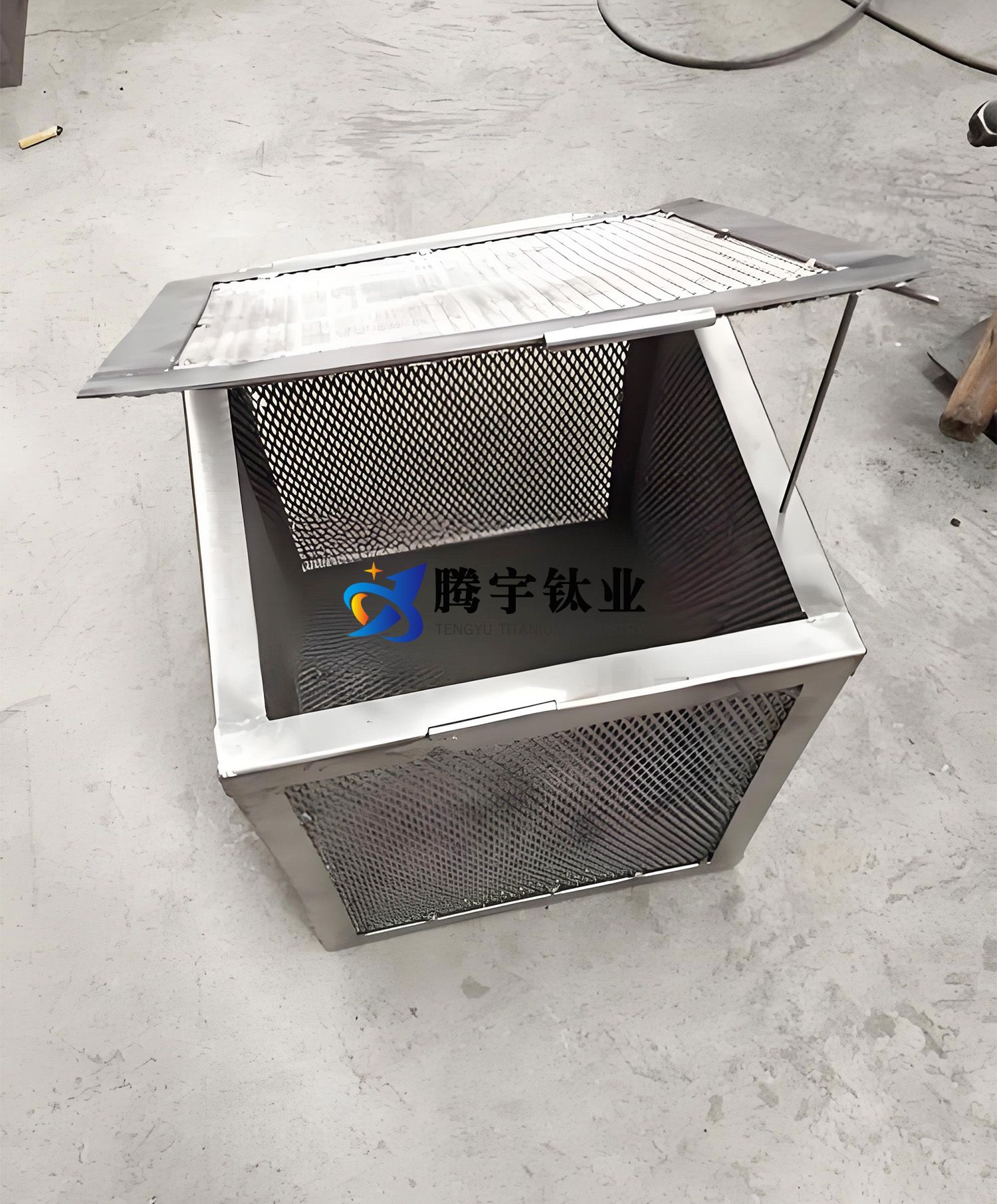

鈦網藍是以工業純鈦（TA1/TA2）、TC4等鈦合金為材質，通過化學鈍化、陽極氧化、微弧氧化（MAO）等工藝生產的網狀容器，具有耐腐蝕、耐高溫（達800℃）、高強度（涂層硬度2000-3000HV）及輕量化特點，執行GB/T 3625-2023、ASTM及ISO標準，廣泛應用于化工過濾、醫療滅菌及海洋工程，需采用中性清洗劑維護并定期檢查鈍化膜，表面處理常用MAO陶瓷層或PVD涂層以增強耐磨抗蝕性。以下是騰宇鈦業對鈦網藍（鈦金屬網狀容器/籃筐）表面處理工藝與保養技巧的全面解析，涵蓋不同應用場景、材質及性能需求：
一、鈦網藍表面處理工藝及適配性
| 工藝類型 | 技術要點 | 適用場景 | 優缺點對比 |
| 化學鈍化 | HNO?（20-30%）浸泡30分鐘，生成5-10nm致密氧化膜 | 常規腐蝕環境（如酸堿液過濾） | ?成本低、操作簡；?膜層較薄 |
| 陽極氧化 | 電壓20-50V，H?SO?電解液，氧化膜厚10-30μm，可著色（藍、灰） | 食品加工、醫療器具 | ?耐蝕性↑50%；?脆性，忌機械沖擊 |
| 微弧氧化（MAO） | 高壓電解（300-500V），生成50-100μm TiO?陶瓷層，耐溫達800℃ | 高溫反應釜、海洋工程 | ?耐磨抗空蝕；?成本高、表面粗糙 |
| PVD涂層 | 沉積TiN或DLC（類金剛石）涂層，硬度2000-3000HV | 高磨損場景（如礦石篩分） | ?超硬減摩；?涂層厚度受限（<5μm） |
| 電解拋光 | 磷酸基電解液，Ra≤0.1μm，消除微裂紋和毛刺 | 生物醫藥、高純度介質處理 | ?超潔凈；?能耗高、效率低 |
二、不同材質鈦網藍的保養方法
| 材質類型 | 保養要點 | 禁用操作 | 常見失效模式 |
| 工業純鈦（TA1/TA2） | - 定期中性清洗劑（pH 6-8）沖洗 | ?氫氟酸、濃鹽酸清洗 | 縫隙腐蝕、生物膜附著 |
| - 潮濕環境涂覆硅烷防護劑（如Dow Corning? 1-2577） | |||
| TC4鈦合金 | - 高溫工況（＞300℃）涂覆Al?O?涂層 | ?冷熱驟變（ΔT＞100℃/h） | 疲勞斷裂、氧化剝落 |
| - 定期超聲波清洗去除顆粒物 | |||
| Ti-0.2Pd合金 | - 含H?S/Cl?介質中每月檢查鈍化膜 | ?硫化物長期暴露 | 點蝕、應力腐蝕開裂 |
| - 鈍化膜損傷后重新酸洗（HNO?+HF） |
三、核心應用場景與維護方案
| 應用領域 | 典型介質 | 表面處理 | 保養措施 | 維護周期 |
| 化工過濾 | 強酸（H?SO?、HCl） | MAO陶瓷層+PTFE涂層 | - 每月化學清洗（檸檬酸循環） | 腐蝕速率＞0.1mm/年更換 |
| - 檢查涂層磨損（年損耗＞20μm時修復） | ||||
| 醫療滅菌籃 | 高溫蒸汽、消毒液 | 電解拋光+陽極氧化 | - 術后低溫等離子滅菌 | 每2年臨床評估 |
| - 每季度電化學檢測氧化膜阻抗 | ||||
| 海洋養殖網箱 | 海水、生物附著 | MAO涂層+防污涂料 | - 每季度高壓水槍沖洗 | 發現銹斑即處理 |
| - 生物附著＞30%面積時機械清理 | ||||
| 3D打印支撐籃 | 金屬粉末、高溫熔體 | 滲氮處理（表面硬度↑2倍） | - 每次使用后酒精擦拭防污染 | 使用前必檢 |
| - 存儲于干燥氮氣柜（濕度＜10%） |
四、表面退化修復技術
| 退化類型 | 檢測方法 | 修復工藝 | 成本效益比 |
| 涂層剝落 | 劃格法附著力測試（ASTM D3359） | 局部打磨后等離子噴涂Al?O? | 修復≈新件20% |
| 局部點蝕 | 滲透探傷（PT） | 激光熔覆+鈍化處理 | 修復≈新件30% |
| 結構變形 | 3D掃描對比原始模型 | 液壓矯形+退火消除應力 | 修復≈新件40% |
五、保養工具與耗材推薦
| 工具/耗材 | 推薦型號 | 適用場景 | 注意事項 |
| 清潔劑 | 3M? NeutraClean（pH 6.5-7.5） | 通用鈦網藍 | 禁用含Cl?/F?成分 |
| 防護涂層 | Belzona 1311（陶瓷環氧樹脂） | 高溫/腐蝕環境 | 涂覆前表面粗糙度Ra≥3.2μm |
| 檢測設備 | Olympus EPOCH 650超聲探傷儀 | 焊縫及涂層缺陷檢測 | 校準靈敏度至φ0.5mm缺陷 |
六、國內外標準對比
| 標準領域 | 中國標準 | 國際標準 | 核心差異 |
| 醫用鈦清洗 | YY/T 0641-2022 | ASTM F86 | 中國要求生物負載≤100 CFU/件 |
| 海洋防腐蝕 | GB/T 31304-2014 | ISO 12944 | 國際鹽霧測試＞3000小時 |
| 涂層附著力 | GB/T 4956-2003 | ASTM D4541 | 美國要求拉拔強度≥10MPa |
七、前沿技術趨勢
| 技術方向 | 技術原理 | 預期效果 | 成熟度 |
| 自修復鈍化膜 | 納米緩蝕劑微膠囊嵌入陽極氧化膜 | 腐蝕速率降低70% | 2025年試用 |
| 智能監測網藍 | 集成RFID芯片記錄使用次數與損傷 | 壽命預測精度提升80% | 2030年商用 |
| 超疏水涂層 | 仿生荷葉結構+氟硅烷改性 | 污垢附著減少90% | 實驗室階段 |
八、選型與采購建議
| 選型因素 | 建議 | 備注 |
| 耐蝕性優先 | 強酸選Ti-0.2Pd+MAO，高溫選TC4+PVD | 參考ASTM G31全浸腐蝕試驗 |
| 成本控制 | 常規工況用TA1+化學鈍化，極端環境選Ti-6242S+MAO | 維護成本≈采購價的8-15%/年 |
| 供應商認證 | 醫療領域需FDA/CE認證，化工領域需ASME認證 | 要求提供材質追溯報告 |
以上內容基于《鈦制設備表面工程技術規范》（GB/T 3625-2023）、ASTM及ISO標準（截至2024年），結合實際工業案例總結。如需定制化方案，請提供具體工況參數（介質、溫度、壓力等）！
tengyuti.com
騰宇微信二維碼
